一、概述：

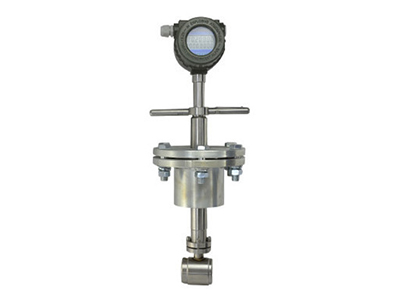

插入式涡轮流量传感器LWC-Q、LWC-QB（切向型）、LWC-Z、LWC-ZB（轴流式）（以下简称传感器）与显示仪表组成插入式涡轮流量计。可对DN200~DN1400管道源水和净水进行瞬时流量及累计总量的计量。

型号中字母含义：L—流量

W—涡轮流量传感器系列

C—插入式传感器

Q—切向式涡轮传感器

Z—轴流式涡轮传感器

B—不停水装、拆型（带截止阀）

随着工农业的发展和城市人口增长，大口径管道水流量计量的作用日益突出。插入式涡轮流量传感器——轴流式和切向式——是针对不同使用条件研制的。两种传感器有共性也有各自特点。

二、产品特点：

          结构简单，信噪比高，抗干扰（尤其是振动干扰）能力强。用户易于掌握使用及维修技术。尽管传感器中有转动部件，但由于采用了新型耐磨，减磨材料，能确保足够长的使用寿命。即使在特殊情况下（如管道中较大异物造成损坏）需要更换叶轮，由于精确的制造技术，可保证仪表系数不变。

          作为插入式传感器，自身造价低，在管道中几乎不产生压力损失，而且冬季无需供热保温，因此它又是一种节能型仪表。

          B型传感器在装、拆时，不需停水，因而在设计管网时，不需旁路管道，这样表井空间可大大缩小，因而基础投资及日后维护费可减少。

          性能好，适用性强。作为涡轮流量计，重复性好，使用可靠。

          Q型传感器更适用于源水，叶轮在转动过程中可随时将挂上的悬浮物甩掉。

          Z型传感器使用流量范围宽，下限流速较低，更适用于洁净的自来水等。（详见表1、表2）

三、基本参数

使用条件

（1）针对传感器上有不同扰流器件，在传感器上、下游应有不同长度的直管段。（详见表3）

（2）管道内必须满管，无大量气体。

（3）注意管道内洁净，尤其是Z型传感器，其上游应有可靠的过滤装置。

表1

型号	被测管道 实际内径 DN(mm)	涡轮头插 入深度 h(mm)	精确度为显示值 ±2.5％的流量范围 m3/h	精确度为显示值 ±5％的流量小范围 m3/h
LWC－100Q	100	固定	150～10	10～6
LWC－150Q	150		200～20	20～13
LWC－200Q	200		300～40	40～23
LWC≤400QB	100	0.5Ds20	150～10	10～6
	150		200～20	20～13
	200		300～40	40～23
	250		450～62	62～36
	300		650～90	90～52
	350		900～120	120～70
	400		1100～160	160～92
LWC≤800QB	500	0.5Ds20	1800～250	250～150
	600		2500～360	360～220
	700		3500～450	450～280
	800		4500～640	640～380
LWC＞400QB	900	0.5Ds20	5800～800	800～460
	1000		7000～990	990～600
	1100	0.4Ds20	8500～1200	1200～700
	＞1100	按协议供货书		需用具有线性补偿能 力的智能型显示仪表 配套

表2

型号	被测管道 实际内径 DN(mm)	涡轮头插 入深度 h（mm）	精确度为显示值 ±2.5％的流量范围 m3/h	精确度为显示值 ±5％的流量范围 m3/h
LWC－□□□Ｚ	100	固定	150～5	5～3
	150		200～10	10～7
	200		300～20	20～12
	250		450～31	31～18
	300		650～45	45～26
	350		900～60	60～35
	400		1100～80	80～46
	500		1800～125	125～75
	600		2500～180	180～110
＞700 LWC-□□□Ｚ	700	0.5Ds	3500～225	225～140
	800		4500～320	320～190
	900		400～230
	1000		7000～495	495～300
	1100	0.4Ds	8500～600	600～350

 说明：对需要计量流速0.1m/s以下流量的，可特殊订货。

(1)被测流体温度＜70℃；(2)环境温度：-20℃～50℃；(3)工作压力：≤1.0MPa传感器上、下游直管段

表3

传感器上游扰流器件种类	上游需直管段口径倍数	下游需直管段口径倍数
渐缩管，锥角18～36°	10	5
闸阀，全开	15	5
渐扩管，锥角14～28°	25	5
90°弯头、T型三通	25	5
多个90°弯头，在同一平台上	25	5
多个90°弯头，不在同一平台上	50	5

传感器中涡轮头轴线与管道轴线位置关系

  Q型：应垂直，偏角不大于5°

  Z型：应水平，偏角不大于5°

（均以流向标志为准）
