UYZ－50系列电容物位计适用于工业生产过程中各种贮槽、容器内导电、非导电介质液位、粉状料料位的连续测量和指示。仪表输出标准电信号，因此可直接与各种记录仪表及DDZ-II型电动单元组合仪表配套实现液位，料位的自动记录，控制和调节。

仪表与物位接触部分具有较号的耐蚀性，可适用在各种腐蚀性介质中使用。

系列包括标准型，高温型，低温型三种形式，分成非防爆和防爆（安全火花型）两大类，并具备多种形式的传感器，故适用范围广，尤其适用于各种易燃易爆介质的物资连续测量。仪表还设有高低料位报警功能，供简易自控等用途。

传感器和显示仪表间的连线原则上越短越好。且要求采购三芯屏蔽信号线以避免干扰。

对于导电液体液位的测量，要求液体不粘附在电极棒上，以免出现虚假信号，且要求导电液位接地良好，对于粉料测量以轻而干燥的粉料为限。

仪表的输出电流0～10MA可以接电流表或DDZ-II型显示控制仪表，回路中然后一点不得接地，否则必须配用隔离器以便与计算机输入端相匹配。

规格参数

精度：非防爆型±1％

防爆型±1.5％

测量范围：0.5，1.0，1.5，2.0，2.5，3.0m（UYZ－561B型的测量范围可为3.0，4.0，6.0，10m四档）。

负载电阻：1.5kΩ

输出信号：0～10mADC

供电电源：220VAC（+10%/-15%）50Hz

介质压力：2.5Mpa

工作环境：传感器温度－40～＋85℃，相对湿度10～95%

显示仪表温度0～45℃，相对湿度10～90%

高低位报警定点误差：±2.5％

高低位报警设定点范围：0～100%全量程内任意给定

高低位报警触点容量：220VAC　3A

防爆型选用防爆栅型号：DFA－3100型检测端齐纳安全栅

防爆型仪表防爆等级：iaⅡCT6

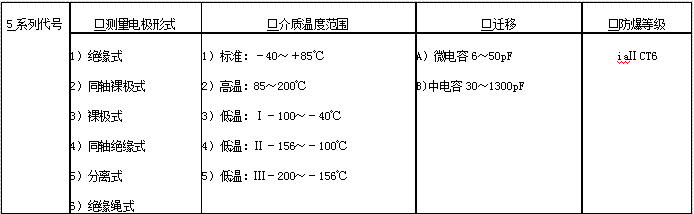

型号表示

UYZ－5　□　□　□　□

型号：

UYZ-561B　UYZ-562B　UYZ-563B　UYZ-564B　UYZ-565B　UYZ-551A  UYZ-541B　UYZ-542B　UYZ-543B　UYZ-544B

UYZ-545B  UYZ-531B　UYZ-532B　UYZ-533B　UYZ-534B　UYZ-535B　UYZ-521B　UYZ-522B　UYZ-523B　UYZ-524B　

UYZ-525B　UYZ-511B　UYZ-512B　UYZ-513B　UYZ-514B　UYZ-515B　UYZ-50系列
