压力变送器

您当前的位置: >产品展示 >压力仪表 >压力变送器

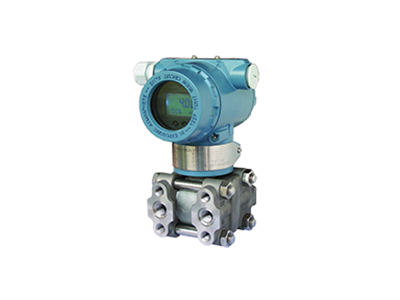

  • 商品名称:压力变送器
  • 添加时间:2022-07-30 18:48:37
  • 规格型号:3151系列
  • 所属类别:压力变送器
  • 电 话:021-51359760
  • 邮 箱:sjslx1228@163.com
  •
介绍:

1151型变送器是用来精确地测量微差压至大差压、低压力至高压力、液位、真空度和比重。配合节流装置还可以测量流量、不需外加开方器。其特点如下:

·精度高、品种丰富、测量范围宽广、稳定性好,(见品种规格表)

·采用二线制的工作方式

·采用固体电路元件,印制电路板具有接插方式

·小型、坚固、抗振能力强

·量程和**位可在外部连续调整

·正迁移可达500%,负迁移可达600%

·阻尼可调

·可供选择项目丰富


□结构原理


   被测介质的压力通过δ室的隔离膜片(LT和带1199的DP/GP远传变送器则是被测压力先经过一次隔离膜片和充满硅油或氟油的全密封的毛细管系统再被传到δ室的隔防膜片)和其中的灌充油传到中心的测量膜片上。除AP型****压力变送器,其测量膜片的另一侧是****真空基准点外,其它品种的测量膜片的另一侧不是大气压力,就是被测差压的低压测。测量膜片是一种预张紧的弹性元件,其位移与被测介质的压力成正比,**大的位移只0.10mm,测量膜片的位置由它两侧的电容固定板极检测出来。测量膜片的两电容固定极板的差动电容被放大电路线性地转换成4-20mA DC的二线制电流信号。


□主要技术指标


使用对象:液体、气体或蒸气


测量范围:DC 4-20mA

        L型低功耗(以下简称L型)为DC 0.8-3.2V

        M型低功耗(以下简称M型)为DC 1-5V


供电电源:典型的电源电压为DC 24V,变送器不带负载时,工作电源可为DC12-45V

        L型的工作电压范围为DC 5-12V

        M型的工作电压范围为DC 8-12V。


负载范围:L和M型的负载阻抗为10KΩ


指标表头:现场指示表尺寸为50.8mm,指示精度±2%。


□耗电:只对L、M型而言,在通常工作条件下,L型为1.5mA、M型为2.0mA.


□本质安全鉴定认可:当和认可的安全栅接成系统时,提供所选定的级,区和组的FM或CSA证书(任选)标准FM隔爆的标记,可按所选定的证书调换相应的标记。


隔爆型:Ex d II CT6 合格证号:GYB91191 GYB91192(带指示表)


本质安全型:Ex ia II CT6 合格证号:GYB91193 GYB91194(带指示表)


量程和**件:外部连续可调


正负迁移:**大正迁移量为500%,**大负迁移量为600%,DP√ΔP型的**位

正、负迁移量为流量量程的±10%。


AP型只有**大正迁移量,且为500%。


温度范围:放大器工作温度-29~93℃,DP√ΔP的放大器工作温度-29~66℃


充硅油测量元件的工作温度:-40~104℃


充惰性油量测量元件的工作温度:-18~71℃


贮藏温度:-51~121℃


□静压及过载压力极限:


DP型单向过载压力为0-13.79Mpa时,变送器不会损坏,工作静压范围3.45~13.79Mpa。


HP型单向过载压力为0-31Mpa时,变送器不会损坏,工作静压范围3.45-31Mpa。


AP型,压力在0-13.8Mpa时,不会损坏变送器,工作压力范围在0到**高量程。


GP型对对量程直到6.9Mpa的变送器,过载压力为0-13.8Mpa,对于量程是41.37Mpa的变送器,过载压力为0-51.7Mpa。在上述情况下,变送器不会损坏。工作压力范围是从3.45Mpa起到变送器测量范围的上限值。

所在型号的变送器其压力容室的耐压均为68.95Mpa。


温度范围:变送器相对湿度为1-100%。


容积变化量:小于4px3


阻尼时间:阻尼时间常数在0.2-1.67s内连续可调。灌充其它惰性油时,时间常数稍大些。


启动时间:2S,不需要预热。

        在无迁移、标准参比条件,充硅油和隔离膜片是316LSST不锈钢的情况下其性能。


精度:精度包括线性、变差和重复性在内,见品种规格表。


线性*:为精度之半。


滞后*:为线性误差之半,范围5等于线性误差。

     *仅对DP型低中高差压变送器而言。


不灵敏区:无


稳定性:六个月内不超过变送器的精度。


温度影响:在**大量程下(例如范围0-37.29Mpa)

·**位误差为量程的±0.5%/55℃

·总误差(包括量程和**位误差---以下相同)为±1%/55℃

·注意:1151DP3为上述影响的二倍。

·1151DR2在**大量程(0-7.46Kpa)下**位误差为量程的±1%/28℃,总误差为量程的1%/28℃。

·对DP√ΔP型变送器在高量程下,只考虑总误差,其值为±1%/55℃,对于范围3,其值为±2.5%/55℃

在**小量程下(例如范围4的0-6.22Kpa)

·**位误差量程的±3%/55℃

·总误差为±3.5%/55℃

·注意:1151DP3为上述影响的二位。


静压影响:DP,DP√ΔP,HP,DR型的静压影响见下表

过载压力影响:对GP,AP型变送器来说,在不同测量范围的高量程下,按“功能规范”项目中的规定超压时,其超压误差不大于0.25%。

振动影响:在任何方向上,振动频率到200HZ时,所引起的误差为**大范围的±0.05%/g


电源影响:小于输出范围的±0.05%/V。


负载影响:电源稳定时,无负载影响


安装位置影响:当测量膜片未垂直安装时,可能生生不大于0.24Kpa**位误差,此误差可通过调**来消除,对量程无影响。

结构材料:包括压力容室、接头、泄放阀和隔离膜片等接液材料见各种型号的“订货型号规格”表。接触介质的O形圈为氟橡胶,螺栓为碳钢镀隔,放大器的电气腔室为低铜铝合金(NEMA4),表面涂层为环痒树脂(Epoxy-Polyester).


导压连接件:在接头上的连接孔为1/2NPT锥管螺纹,在压力容室(法兰)上的连接螺孔为1/4NPT。

其中心距见各种型号的外形尺寸图。

放大器的电气腔室的连接口的螺孔为1/2NPT(锥管螺纹)

1151 DP  1151√ΔP

1151HP

1151DR

测量范围代号

测量范围代号

测量范围

4,5

3,6,7,8

4,5,6,7,8

3

4,5,6,7

2

**位误差

量程误差

**位误差

量程误差

**位误差

量程误差

≤±0.25%

≤±0.5%

≤±0.25%

≤±0.5%

≤±0.2%

≤±0.25%

≤±1.0%

≤±0.25%

每13.9Mpa

每6.9Mpa

每13.9Mpa

每6.9Mpa

每6.9Mpa

□品种规格

品种型号规格

测量范围

精度

稳定性

1151DP低中高差压变送器(461/293)

0-1.24~186.46 Kpa

±0.2%

<±0.2%/6个月

1151DP大差压变送器(461/293)

0-117.2 Kpa~6.89 Mpa

±0.25%

<±0.25%/6个月

1151HP高静压差压变送器(461/294)

0-6.22 Kpa~2.07 Mpa

±0.25%

<±0.25%/6个月

1151DP√ΔP流量变送器(461/299)

0-1.24 Kpa~186.45 Mpa

±0.25%

<±0.25%/6个月

1151GP压力变送器(461/295)

0-1.24 Kpa~41.37 Mpa

±0.25%

<±0.25%/6个月

1151GP/DP远付差压压力变送器(461/300)

0-6.22 Kpa~6.89 Mpa

±0.25%

<±0.25%/6个月

1151AP****压力变送器(461/295)

0-6.77 Kpa~6.89 Mpa

±0.25%

<±0.25%/6个月

1151LT法兰式液位变送器(461/297)

0-6.22 Kpa~689.48 Mpa

±0.25%

<±0.25%/6个月

1151DR微差压力变送器(461/296)

0-0.12 Kpa~1.49 Mpa

±0.50%

<±0.50%/6个月

1151DP低功耗变送器

测量范围、精度、稳定性与相应品种等同

注:法兰式液位变送器,有平法兰和插入式法兰,安装法兰有3#和4#、150#(工作压为1.89 Mpa)和300#(工作压力为4.95 Mpa)四种组合可供用户选用。接液材料除316不锈钢之外,还有哈氏合金、蒙耐尔和钽,可使用于腐蚀性介质中。

1151DP/GP型压力/差压变送器配上1199型远传密封装置后,可避免被测介质直接与变送器的隔离膜片接触,提供了一种可靠的测量方法。

■产品选型编号及举例示意图:1151 DP型 差压变送器

1151DP√ΔP型流量变送器

1151DP型

差压变送器或√Δ型流量变送器


代号

测量范围


3

0~1.24到0~7.46Kpa

4

0~6.22到0~37.9 Kpa

5

0~31.08到0~186.45 Kpa

6

0~117.21到0~689.48 Kpa

注:·√ΔP型无此范围

·结构材料栏仅用代号12和22

7

0~0.34到0~2.07 Kpa

8

0~1.17到0~6.89 Kpa


代号

输出

E

4-20mA  DC阻尼可调

S

4-20mA  DC,1151智能型电路

J

4-20mA  DC正比于√ΔP,阻尼可调

M

1-5V DC 低功耗电路


代号

结构材料

压力容室和接头

泄放阀

隔离膜片

填充液

12

碳钢镀镉

316SST

316L SST

硅油

53

碳钢镀镍

哈氏哈金C

哈氏合金C-276

54

碳钢镀镍

蒙耐尔合金

蒙耐尔合金

55

碳钢镀镍

316SST

22

316 SST

316SST

316L SST

23

316 SST

316SST

哈氏合金C-276

24

316 SST

316SST

蒙耐尔合金

25

316 SST

316SST

33

哈氏哈金C

哈氏哈金C

哈氏合金C-276

35

哈氏哈金C

哈氏哈金C

44

蒙耐尔合金

蒙耐尔合金

蒙耐尔合金


代号

选作项目(参见本部分**后一节)

M1

线性指示表,0~100%刻度

M2

平方根指示表,0~100%流量刻度

B1

管装弯支架(Φ51mm管子)

B2

板装弯支架

B3

管装弯支架(Φ51mm管子)

D1

泄放阀在压力容室侧上部

D2

泄放阀在压力容室侧下部

1151DP          4         E        12         M1B1D1           变送器完整型号

注:其它选用项全部1151型变送器选用项目可参见本部分**后一节,这些项目包括全部的选用材料,输出等内容。任何一种选用项目可用代号的形式加上述表格未尾字母代号表示的“变送器完整型号”之后即可。
