热电偶

您当前的位置: >产品展示 >温度仪表 >热电偶
  • 商品名称:铂铑热电偶
  • 添加时间:2022-08-04 09:04:35
  • 规格型号:WR系列
  • 所属类别:热电偶
  • 电 话:021-51359760
  • 邮 箱:sjslx1228@163.com
  •
介绍:
S、B型铂铑热电偶概述

        WRP系列铂铑10-铂热电偶俗称S型热电偶,该产品是本公司精心设计制造并符合国际电工委员会(IEC)标准新一代系列产品,与显示仪表等配套,长期应用为温度0~1300℃范围。本系列产品技术先进、性能可靠、使用寿命长、可替代国外、国内同等温度传感器,也适合于进口成套设备的维修更换或输出项目的成套配套以及技术改造项目的配套。
装配式铂铑热电偶特点
       1,S型热电偶所用高铝或刚玉陶瓷保护管均进行过严格材料筛选,能完全保证所使用的保护管材料全部符合相关国家标准。因选材可靠,本公司生产的传感器使用于化工、石化、电力、冶金等行业从未因保护管材质不达标而出现质量问题。
       2、生产S型热电偶采用昆明贵研铂业股份公司生产的国内****的偶材和配件;整支产品在出厂前均进行严格计量检定,能保证所有出厂产品均达到国家计量要求,故热电偶严格的内在质量品质完****满足使用单位对温度

温馨提示:(1)贵金属热电偶偶丝直径国家标准为Ф0.5mm,低于标准的热电偶贵金属重量和使用寿命将成倍减小。


WR□□-□□□□□-□-□/□-□

代号

铂铑10-铂热电偶类型

P

S分度号铂铑10-铂热电偶

俗称单铂铑热电偶或S型热电偶

代号

热偶对数

省略

单支式|通常接线端子为2个

2

双支式|通常接线端子为4个

代号

安装固定装置

说 明

1

无固定装置


2

固定螺纹

螺纹M27×2

3

活动法兰


4

固定法兰

用户提供法兰标准、法兰规格和材质要求

代号

接线盒形式

说 明

3

防水式

国内常规供货

4

隔爆式

隔爆等级通常为dⅡBT4或dⅡCT4

5

不锈钢接线盒


代号

热偶外径 mm

说 明

0

Ф16mm

不锈钢管材质保护管,偶材直径Ф2.5mm

1

Ф25mm双层管

双层高铝或刚玉陶瓷保护管

代号

保护管材料     适用温度     说  明

1

刚玉

0~1600℃

耐高温、耐腐蚀陶瓷管。缺点:易碎

2

高铝

0~1800℃

耐高温、耐腐蚀陶瓷管。缺点:易碎

5

3YC52

0~1200℃

耐高温、抗氧化合金保护管

6

GH3030

0~1200℃

耐高温、抗氧化合金保护管

7

GH3039

0~1200℃

耐高温、抗氧化合金保护管

代号

测温元件形式

0

传统装配式芯子|芯子型号:WRP—010-分度号-长度

K

铠装热电偶芯子

补充

固定法兰和非标准螺纹安装补充说明

特殊螺纹尺寸(见注1)

法兰标准|法兰规格|法兰材质(见注1)

代号

热电偶总长 mm

***

***

(见注2)

代号

插入长度 mm

***

***

(见注2)

代号

热电偶精度等级

省略

II级

 国内常规供货

I

I级

 协议供货,要加价


注1:装配式S型热电偶如选用固定法兰或非标准螺纹安装方式,选型时必须提供法兰标准|法兰规格|法兰材质或螺 纹要求。


       注2:WRP□—1□□□□和WRP□—3□□□□型装配式热电偶选型时仅需要确认总长L(总长等于插入长度)即可;WRP□—2□□□□和WRP□—4□□□□型装配式热电偶选型时通常约定:总长=插入长度+150mm。

  选型举例1:WRP-13020-1000
S分度号装配式热电偶,无固定装置,外径为Ф16mm,外护管材质为高铝陶瓷管,内部装装配式S型热电偶芯WRP-010接线盒为防水型,总长为1000mm,II级

        选型举例2:WRP-13120-1000
S分度号装配式热电偶,无固定装置,外径为Ф25mm,外护管材质为双层高铝瓷管,内部装装配式热电偶芯WRP-010接线盒为防水型,总长为1000mm,II级

        选型举例3:WRP2-13020-1100
S分度号双支式装配式热电偶,无固定装置,外径为Ф16mm,外护管材质为高铝陶瓷管,内部装装配式S型热电偶芯 WRP2-010,接线盒为防水型,总长为1100mm,II级

        选型举例4:WRP-33010-1000
S分度号装配式热电偶,活动法兰安装,外径为Ф16mm,外护管材质为刚玉陶瓷管,内部装装配式S型热电偶芯WRP-010,接线盒为防水型,总长为1000mm,II级

选型举例5:WRP-4301K-DN80 PNI.6/1Cr18Ni9Ti-1000/850
S分度号装配式热电偶,法兰安装(法兰为DN80 PN1.6,不锈钢法兰),外径为Ф16mm,外护管材质为刚玉,铠装S型热电偶芯子,接线盒为防水型,总长为1000mm,插入深度为850mm,II级

选型举例6:WRP-23010-M27×2-300/150
S分度号装配式热电阻,M27×2螺纹安装,外径为Ф16mm,外护管材质为刚玉陶瓷管,接线盒为防水型,总长为300mm,插入深度为150mm,II级


装配式S型热电偶外形示意图


WR□□—130□□
WR□□—131□□




注:d为热偶直径;L为热偶总长。


WR□□—230□□
WR□□—231□□



注:d=热偶直径;L=热偶总长;

l=插入长度;S=32mm;H=32mm;

M0=M27×2或M33×2;d0=40mm或48mm。

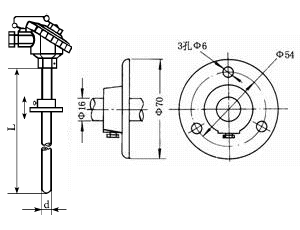

WR□□—330□□  (法兰尺寸如图)
WR□□—331□□  (法兰尺寸如图)


注:d为热偶直径;L为热偶总长。






WR□□—430□□
WR□□—431□□



注:d=热偶直径;L=热偶总长;

l=插入长度;H=法兰厚度;

DO=法兰外径;D1=螺栓孔中心距;

D2=法兰密封面直径。






热电偶实物彩图

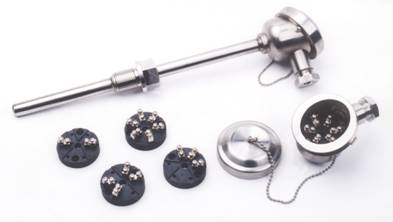

不锈钢接线盒热电偶实物彩图

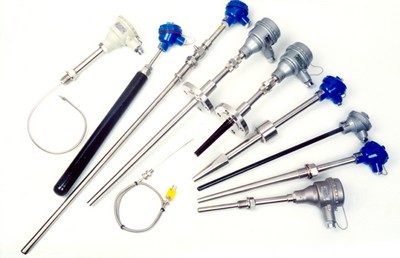

各种结构形式的常用热电偶实物彩图


(铂铑10-铂热电偶) S型热电偶分度表-热电偶国际标准[温度/电动势]对照表

温度單位:℃  电压单位:mV , 参考温度点:0℃(冰点)
