商品名称：双金属温度计
添加时间：2022-08-04 09:02:07
规格型号：WSS系列
所属类别：双金属温度计
电话：021-51359760
邮箱：sjslx1228@163.com

介绍：

双金属温度计其保护管、节头、锁紧螺栓等均采用1Cr18Ni9Ti材料，表壳采用铝板拉伸成型经切削加工表面黑色电泳处理，表盖与表盒采用环型双层橡胶圈螺纹密封锁紧结构，故仪表整体防水防腐性能良好，径向型仪表采用弯管型结构，外型新颖、轻巧、美观与众不同。

双金属温度计是用于测量中，低温的现场检测仪表，可用来直接测量液化和气体的温度。与玻璃水银温度计相比具有无汞害、易读数、牢固耐用等优点。

工作原理：

双金属温度计是利用绕制成螺旋管状的双金属片一端被固定，另一自由端与指针针连接，随着温度的变化而转动，并带动指针旋转指示温度的单针式指示温度计。

测温范围：-60-50℃

精确度等级：1.5级，基本误差：限为量程的1.5%

温度计指示部分：（按温度计标度盘的外径表示）分φ60、φ100、φ150mm.

尾管长度：100－2000mm。

尾管直径：分别为φ6、φ10、（尾管长度100－1250mm时）φ12（尾管长度在1250－2000mm时）

安装部分螺纹:M16X1.5;M27X2;G1/2;G3/4.尾管及固定螺栓节头等材质均为1Cr18Ni9Ti不锈钢，耐压6.4MPa。

防水性能：温度计的外壳应能承受距离5米处用喷嘴直径25毫米的水龙头的喷水（喷嘴出口前水压不小于心不2公斤/厘米2）历时5分钟，不得有水渗入温度计外壳内部。符合IP65标准。

型号选型表示：

W	温度仪表
	S	金属膨胀式
		S	感温元件双金属片
			X	电接点结构
					表壳公称直径
					3	φ60mm
					4	φ100mm
					5	φ150mm
						位置特征
						0	轴向（直型）
						1	径向（角型）
						8	万向（可调角型）
							安装固定装置
							0	无固定装置
							1	可动外螺纹
							2	可动内螺纹
							3	固定螺纹
							4	固定法兰
							5	卡套螺纹
							6	卡套法兰
								电接点位式调节
								M	上下限
								N	双上限
								P	双下限
W	S	S	X	—	4	1	1	M	典型型号示例

主要型号表示：

一、表盘直径Φ60mm	二、表盘直径Φ100mm	三、表盘直径Φ150mm
WSS-301 WSS-302 WSS-303 WSS-304	WSS-401 WSS-402 WSS-403 WSS-404	WSS-501 WSS-502 WSS-503 WSS-504
WSS-311 WSS-312 WSS-313 WSS-314	WSS-411 WSS-412 WSS-413 WSS-414	WSS-511 WSS-512 WSS-513 WSS-514
WSS-381 WSS-382 WSS-383 WSS-384	WSS-481 WSS-482 WSS-483 WSS-484	WSS-581 WSS-582 WSS-583 WSS-584
WSS-351 WSS-352 WSS-353 WSS-354	WSS-451 WSS-452 WSS-453 WSS-454	WSS-551 WSS-552 WSS-553 WSS-554
WSS-361 WSS-362 WSS-363 WSS-364	WSS-461 WSS-462 WSS-463 WSS-464	WSS-561 WSS-562 WSS-563 WSS-564
WSS-371 WSS-372 WSS-373 WSS-374	WSS-471 WSS-472 WSS-473 WSS-474	WSS-571 WSS-572 WSS-573 WSS-574

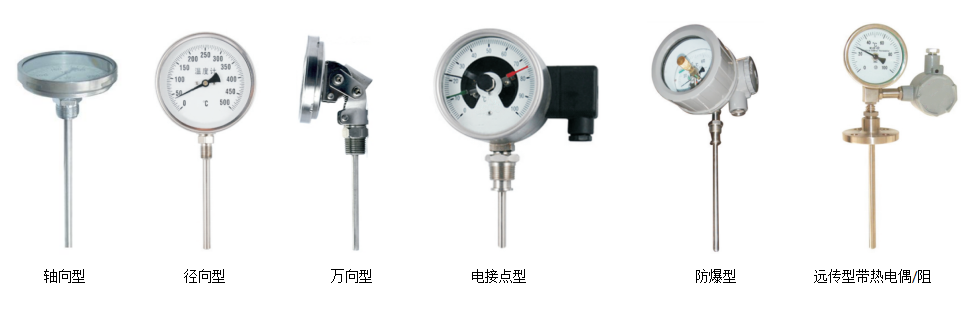

万向型双金属温度计

型号	测温范围	精度等级	保护管材料	规格		安装固定形式
				D	L
WSS-480	-80～+40 -40～+80 0～50 0～100 0～150 0～200 0～300 0～400 0～500	1.5	1Cr18Ni9Ti 304 316 316L 哈氏C-276 套四氟防腐蚀	Φ100	75 100 150 200 300 400 500 750 1000 1500 2000	无固定装置
WSS-580				Φ150
WSS-481				Φ100		可动外螺纹
WSS-581				Φ150
WSS-482				Φ100		可动内螺纹
WSS-582				Φ150
WSS-483				Φ100		固定螺纹
WSS-583				Φ150
WSS-484				Φ100		固定法兰
WSS-584				Φ150
WSS-485				Φ100		卡套螺纹
WSS-585				Φ150
WSS-486				Φ100		卡套法兰
WSS-586				Φ150

轴向型双金属温度计

型号	测温范围	精度等级	保护管材料	规格		安装固定形式
				规格
				D	L
WSS-330	-80～+40 -40～+80 0～50 0～100 0～150 0～200 0～300	1.5	1Cr18Ni9Ti 304 316 316L 哈氏C-276 套四氟防腐蚀	Φ60	75 100 150 200 300 400 500 750 1000 1500 2000	无固定装置
WSS-440				Φ100
WSS-500				Φ150
WSS-301				Φ60		可动外螺纹
WSS-401				Φ100
WSS-501				Φ150
WSS-302				Φ60		可动内螺纹
WSS-402				Φ100
WSS-502				Φ150
WSS-303				Φ60		固定螺纹
WSS-403				Φ100
WSS-503				Φ150
WSS-304				Φ60		固定法兰
WSS-404				Φ100
WSS-504				Φ150
WSS-305				Φ60		卡套螺纹
WSS-405				Φ100
WSS-505				Φ150
WSS-306				Φ60
WSS-406				Φ100		卡套法兰
WSS-506				Φ150		卡套法兰

径向型双金属温度计

型号	测温范围	精度等级	保护管材料	规格		安装固定形式
型号	测温范围	精度等级	保护管材料	D	L	安装固定形式
WSS-310	-80～+40 -40～+80 0～50 0～100 0～150 0～200 0～300 0～400 0～500	1.5	1Cr18Ni9Ti 304 316 316L 哈氏C-276 套四氟防腐蚀	Φ60	75 100 150 200 300 400 500 750 1000 1500 2000	无固定装置
WSS-410				Φ100
WSS-510				Φ150
WSS-311				Φ60		可动外螺纹
WSS-411				Φ100
WSS-511				Φ150
WSS-312				Φ60		可动内螺纹
WSS-412				Φ100
WSS-512				Φ150
WSS-313				Φ60		固定螺纹
WSS-413				Φ100
WSS-513				Φ150
WSS-314				Φ60		固定法兰
WSS-414				Φ100
WSS-514				Φ150
WSS-315				Φ60		卡套螺纹
WSS-415				Φ100
WSS-515				Φ150
WSS-316				Φ60
WSS-416				Φ100		卡套法兰
WSS-516				Φ150		卡套法兰

135°向型双金属温度计

型号	测温范围	精度等级	保护管材料	规格		安装固定形式
				D	L
WSS-420	-80～+40 -40～+80 0～50 0～100 0～150 0～200 0～300 0～400 0～500	1.5	1Cr18Ni9Ti 304 316 316L 哈氏C-276 套四氟防腐蚀	Φ100	75 100 150 200 300 400 500 750 1000 1500 2000	无固定装置
WSS-520				Φ150
WSS-421				Φ100		可动外螺纹
WSS-521				Φ150
WSS-422				Φ100		可动内螺纹
WSS-522				Φ150
WSS-423				Φ100		固定螺纹
WSS-523				Φ150
WSS-424				Φ100		固定法兰
WSS-524				Φ150
WSS-425				Φ100		卡套螺纹
WSS-525				Φ150
WSS-426				Φ100		卡套法兰
WSS-526				Φ150

备注：
选型须知：请提供型号、表盘直径、精度等级、安装固定形式、测温范围、保护管材质、保护管直径、长度或插入深度。选型举例：万向型双金属温度计，表盘直径Φ100，测温范围0～400℃，1.5级，活动外螺纹M27×2，长度450mm WSS-481， 0～400℃，L=450， M27×2，1.5级
