概述
插入式涡街流量计的结构组成和安装
工作原理
将涡街探测头插入管道特定位置通过测量点的局部流量，根据管道截面流速分布关系，计算出管道内平均流速值。

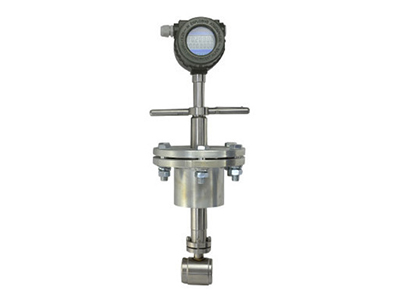

一般由传感器、插入杆组件、球阀（根据需求配）安装短管（∮100）等组成。

测量介质：饱和蒸汽、过热蒸汽、液体、气体
精度等级：精度0.5至2%依雷诺数而定，一般情况液体±1.0%（R）；气体、蒸汽±1.5%（R）±0.3%（R）
工作压力：≤1.6Mpa或≤2.5Mpa或≤6.4Mpa
流体温度：（-40℃，150℃），（-40℃，250℃），（-40℃，350℃）
输出信号：三线制的脉冲或二线制4-20mA标准电流
工作电源：DC12V或DC24V
工作环境：温度：（-40℃，50℃）；湿度：＜95% 10-30℃
